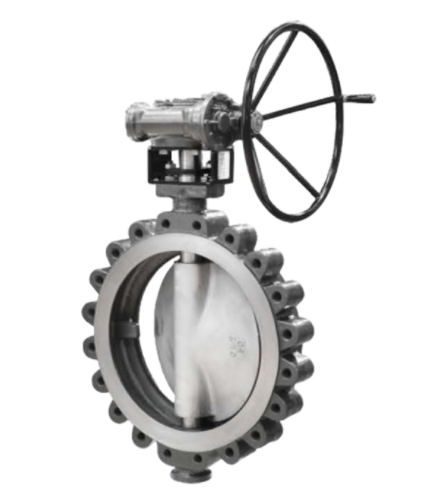

多層次蝶閥也是我們常說的多偏心蝶閥，隨著時代的發展與人們需求的提升，多層次蝶閥的偏心也越來越多。如單偏心密封蝶閥，雙偏心、三偏心密封蝶閥等等。西布倫是一家專注生產多層次蝶閥的廠家，下面由公司小編帶大家來了解一下多層次蝶閥的幾種偏心類型吧！

原始的蝶閥是關閉不嚴的，也稱為擋板閥。只是作為管路系統中的流量調節閥使用。隨著科技的發展，蝶閥也向高溫，高壓，大口徑，高密封性，長壽命的調節性能方向發展。

中線密封蝶閥

閥板密封截面與閥板的回轉中心在一條直線上，閥板的回轉中心在閥體的中心線上。由于閥桿軸心穿過了蝶板的密封截面，對蝶閥密封造成一定影響。主要用于橡膠密封，四氟密封等彈性密封材料的蝶閥?？康鍞D壓密封閥座，閥座彈性變形后形成密封。對閥座磨損較大。常用的中線蝶閥D371X，D341X等。

單偏心密封蝶閥

閥板密封截面與閥板的回轉中心偏離距離X。閥板的回轉中心在閥體的中心線上。由于閥桿軸心偏離了蝶板的密封截面，蝶板形成一個完整的圓形密封圈，提高了蝶閥的密封性。密封材料除了橡膠，四氟等彈性密封外，也有采用金屬密封閥座，提高了蝶閥使用溫度和使用壽命。閥板從0°轉動20～25°時閥板密封完全脫離閥座密封面。對閥座密封面的磨損得以降低。常用的高真空蝶閥Gi是采用這種結構。

雙偏心密封蝶閥

雙偏心密封蝶閥相當于是多層次蝶閥的初始形態，閥板密封截面與閥板的回轉中心偏離距離X。閥板的回轉中心與閥體的中心線偏離距離Y。是在單偏心密封結構上加了一個偏心距離Y。所以稱雙偏心?，F(xiàn)在很多高性能蝶閥都是采用這種結構。閥座密封材料可以為橡膠，四氟，金屬閥座。閥板從0°轉動8～12°時閥板密封完全脫離閥座密封面.對閥座的磨損進一步降低，蝶閥的密封性能得到提高。

三偏心密封蝶閥

板密封截面與閥板的回轉中心偏離距離X。閥板的回轉中心與閥體的中心線偏離距離Y。閥體中心線與閥座密封面中心線有一個夾角α。

是在雙偏心蝶閥基礎上，使閥座密封面偏置一定角度。其閥座密封面為圓錐面。閥板密封在開啟時會脫離閥座密封面。二者之間幾乎沒有摩擦，大大提高了蝶閥的密封性能和使用壽命。三偏心蝶閥的密封比壓不再是橡膠，四氟等彈性變形來提供。而是可以通過外加于蝶閥軸上的轉矩來產生一定的密封比壓。這樣可以用于高壓管道，并且提供足夠的密封性。

其閥板或閥座上設計為多層次金屬彈性密封結構。可以提供雙向密封能力。常用型號D343H，D373H等。
