【摘要】說起蝶閥，大家肯定都認識。但是多層次蝶閥大家肯定不太了解了。多層次蝶閥其實是蝶閥中的一種，它是在蝶閥的基礎上不斷升級改進的結果。小編對多層次蝶閥的簡介、概述、優點及工作原理進行講解，好讓大家對多層次蝶閥有一些了解。

多層次蝶閥簡介

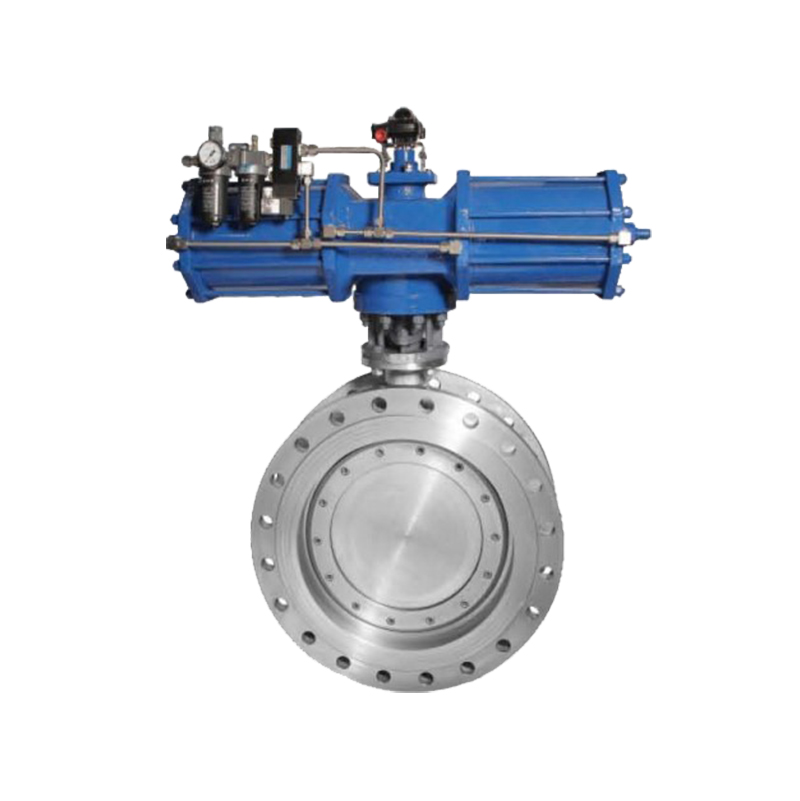

多層次蝶閥是鑄鋼閥體，PTFE閥座，帶氣動執行器。

適用溫度：-40～+600℃公稱壓力：150bl/300bl

連接方式：對夾式、法蘭式（DIN/ANSI/JIS）

閥體材質：304、316、wcb

蝶板材質：WCB、316、哈氏合金

密封材質：PTFE、金屬密封

適用介質：水、氣體、油類、粉末顆粒、煙氣脫硫

多層次蝶閥概述

高性能多層次硬密封蝶閥其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有x地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。

多層次蝶閥優點

多層次蝶閥采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明正流狀態（介質流動方向與蝶板轉動方向相同）時，多層次蝶閥密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。

多層次蝶閥工作原理

多層次蝶閥在逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥。

多層次蝶閥生產廠家推薦

浙江西布倫閥門有限公司為立信閥門集團有限公司的子公司，座落于聞名全國的泵閥之鄉-溫州甌北鎮，是一家集研發、設計、銷售服務于一體的生產企業，交通十分便利。生產蝶閥、旋球閥、過濾器等系列閥門，產品主要有：旋球閥、電動旋球閥、硬碰硬蝶閥、電動硬碰硬蝶閥、雙向壓硬碰硬蝶閥、藍式過濾器、t型藍式過濾器、全自動清洗過濾器、多層次蝶閥、多層次硬碰硬密封蝶閥、希伯侖閥門等，質量穩定，技術力量雄厚，工藝不錯，品種規格齊全，深受用戶的信賴和好評。
